低压铁串联电抗器

产品用途：

低压铁串联电抗器用于1kV以下补偿支路与电容器相串联，用来抑制电容器对电网谐波电流的放大。抑制电容器的合闸涌流，对于电压总畸变率小于5%含有少量谐波场合无功补偿的安全运行起到了较大的作用。

结构特点：

● 串联电抗器分为三相和单相两种，均为铁心干式

● 铁心采用优质冷轧硅钢片，柱由多个气隙分为均匀小段，气隙采用环氧层压玻璃布板作间隔，采用专用粘结剂粘接，以保证电抗气隙在运行过程中不发生变化

● 线圈采用线或箔式绕制

● 电抗器的线圈和铁组装成一体后经过预烘—真空浸漆----热烘固化这一工艺流程，采用透明浸渍绝缘漆，既增强了机械强度和三防效果又能直观看到产品使用的全新材质

●电抗器的夹件，紧固件等采用阻断闭合回路有效接地方式，确保电抗器具有较高的品质因素，避免环流的形成。

● 外露部件均采取了防腐蚀处理，引出端子均经过镀锡或者压花处理

性能参数：

●可用于400V、660V及1000V以下的系统

●电抗率的种类：1%、6%、7%、13%、14%
●额定绝缘水平3KV-1min

●正常运行时，电抗器温升小于国家标准
●电抗器的噪音不大于国家标准
●电抗器能在工频加谐波电流小于1.35倍额定电流下长期运行
●电抗器线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

●三相电抗器的任意两相电抗值之差不大于±2%
●耐温等级F级、H级

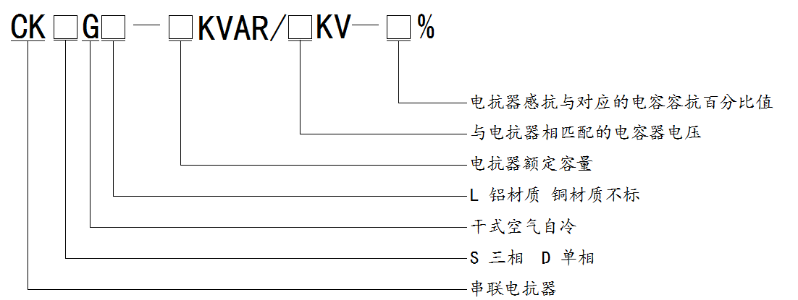

型号及其含义：

白色线包采用玻璃丝包线绕制包外采用隔热材料包裹，同样容量电抗器周围温度明显低于漆包线绕制的温度更加适用于电容器于电抗器距离近的场合（如带电抗器的智能电容）。

询价订货须知：

●电抗器的额定容量（kVAR），额定电流（A）、电容器电压（kV）、电抗器使用系统电压（kV）。或提供电抗器额定电感（mH）和额定电流（A）以及电抗器使用系统电压（kV）

●电抗器与电容器的连接方式：角内接、角外接

●线包材质（铜、铝）

●绝缘等级(F、H)

●工频耐压（kV）

●冷却方式（空气自冷、其他）

●出线方式及线包外观（单侧上下、单侧上出线），两侧上出线、两侧上端水平出 线，漆包线外观、白包外观

●安装方式（立式、卧式）
